综合机械化掘进工作面仿真配套装置

采掘安全培训设备：综合机械化掘进工作面仿真配套装置添加时间：2020/5/22 11:03:02

要求该装置能够模拟井下一段真实掘进工作面，演示系统主要由掘进机、皮带机、掘进所需电器设备，电缆及各种传感器，三专设备等组成。通过模拟掘进工作面工作状态，能够使学生在地面即可掌握井下整个掘进工艺。

1、主要用途：煤矿各级培训中心及各类煤炭院校。

2、可完成实训内容：

（1掘进机、皮带、各开关能仿真模拟工作。

（2）局部通风机能运转。

（3）监测监控系统到位。

3、技术要求及主要参数：

1、主要技术要求及主要参数：

（1）主要材质：型钢、铝塑板、玻璃等。

（2）巷道尺寸规格：长度12米、断面：2500mm×2000mm 、锚网支护。

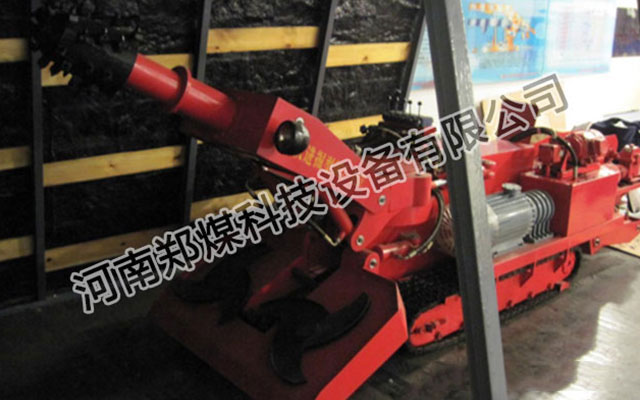

（3）综掘机：

1）外形尺寸：长4900mm、宽1400mm、高1500mm；

2）整个掘进机应液力驱动、能仿真演示全部动作过程，完成机载瓦斯传感器的报警和断电功能。

3）制作主要材料：型钢、液压传动系统、减速电机等。

（4）皮带运输机：

1）制作材质：铝塑板、型钢、皮带皮、接线板、PVC管。

2）电源：电压220V；功率：不小于1Kw。

3）规格：5000mm×500mm×500mm

4）演示皮带输送机的工作原理。

5）皮带在堆煤、轴温过高、跑偏、撕带、过载、打滑、出现烟雾等状态下都应起到保护作用。

6）应配套有皮带输送机的紧带装置。

（5）开关：

1）壹台矿用隔爆型智能化真空630A馈电开关：

A）尺寸要求1：1仿真制作；

B）主要材料：真实开关机芯、10mm厚透明有机玻璃外壳；

C）实现功能：能够完成真实开关所有动作。

2）壹台矿用隔爆型智能化低压真空400A馈电开关：

A）尺寸要求：1：1仿真制作；

B）主要材料：真实机芯、10mm厚透明有机玻璃外壳；

C）实现功能：能够完成真实开关所有动作。

3）壹台矿用隔爆型智能化低压真空电磁起动器：

A）尺寸要求：1：1仿真制作；

B）主要材料：真实机芯、10mm厚透明有机玻璃外壳；

C）实现功能：能够完成真实开关所有动作

4）壹台矿用隔爆型交流真空软起动器：

A）尺寸要求：1：1仿真制作；

B）主要材料：真实机芯、10mm厚透明有机玻璃外壳；

C）实现功能：能够完成真实开关所有动作。

5）三专：变压器、线路及各种开关模型
