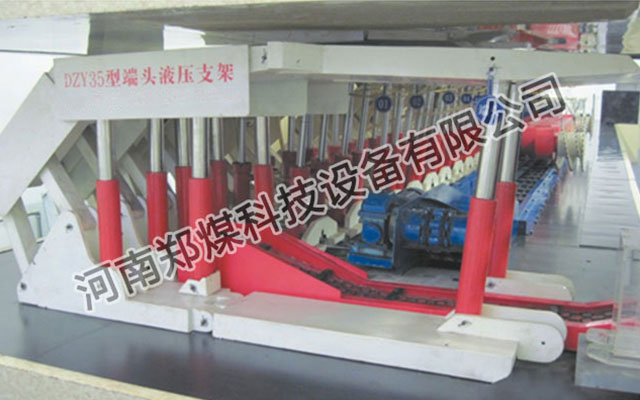

综采工作面仿真配套设备系统装置

采掘安全培训设备:综采工作面仿真配套设备系统装置 添加时间:2020/5/22 11:03:08

该设备是井下综合机械化采煤工作面的生动再现,在地面就可以达到现场教学效果,是各类煤炭院校和培训中心必不可少的实验设备。

仿真支架有多种类型,支撑式、掩护式、支撑掩护式、放顶煤等多种架型:采煤机有多种规格,可根据用户的实际需要而定。各设备表面处理均彩喷涂金属烤漆,

1、主要用途:煤矿各级培训中心及各类煤炭院校。

2、可实现的功能:

顺序控制,能够仿真模拟采煤机行走、滚筒割煤、前后摇臂升降、移架、升架、降架、推溜,实现皮带机、刮板机、转载机的仿真运行及综合保护,可自行复位,连续运行。

3、技术要求及主要参数

双滚筒采煤机1台,金属制作,电动演示;液压支架12台,金属制作,液压驱动;破碎机1台,金属制作;刮板运输机1台,金属制作;桥式转载机1台,金属制作;皮带运输机1台,金属制作;泵站1台,金属制作;移动变电站1台,有机板制作;控制开关1台,有机板制作。

设备各项技术参数:

1.双滚筒采煤机:

规格(米):按实物的1:3制作

模型按实际仿真制作,电动演示各系统的工程原理,仿真模拟实际操作。

采煤机箱体主体采用金属制作。

2.刮板运输机

规格(米):按实物的1:3制作

模型全部采用金属材料仿真制作组成:传动装置、电机、刮轮组、刮板链、挡煤板、标准溜槽、机头、机尾、调节装置、铲煤板、推移装置、减速机、电动演示。

功能:仿真演示

3.转载机

规格(米):按实物的1:3制作

模型全部采用金属材料仿真制作组成:机头部、机尾部、机身、中部标准溜槽、挡板、刮板、刮板链、链轮组件、行走部、液压拖移、减速机、破碎机。

功能:仿真演示

4.破碎机(锤式)

规格(米):按实物的1:3制作

金属制作,实现破碎机的所有功能。

5.液压支架:仿真演示

规格(米):按实物的1:3制作

支架类型有:掩护式、支撑掩护式、高位放顶煤、低位放顶煤、插板式放顶煤、支撑式、六种架型,可根据需要选择。

全部采用金属材料制作,液压驱动。

功能:实现降柱、升柱、推溜、侧护板伸缩、前探梁伸缩,模拟全部动作。

6.可伸缩胶带输送机:

规格(米):按实物的1:3制作

模型全部采用金属材料组成:机头部、储带装置、拉紧装置、收发带系统、胶带、机尾部、综合保护系统、减速机、液力耦合器(模型)。

功能:仿真演示,并实现皮带机堆煤、防跑、温升、烟雾等保护.

7.柱塞泵:仿真金属制作

规格:按实物的1:3制作

规格:11000mm×9000mm×2000mm

4、实验装置基本配置清单:实验台一个、说明书一块、操作说明一份。

5、安装、培训要求:现场安装调试,负责培训教师及管理人员。
