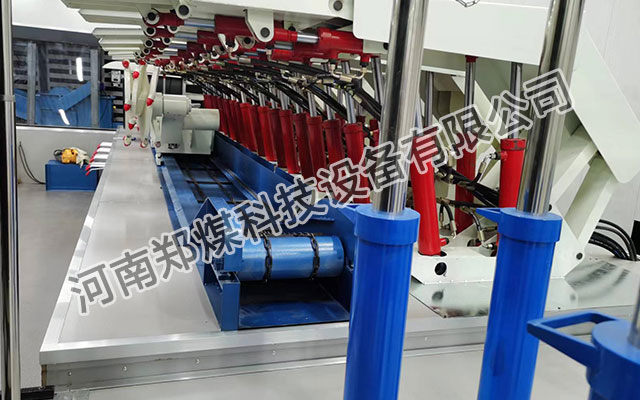

仿真综采工作面模拟实操实训装置

（一）双滚筒采煤机由八大部件三大系统组成；八大部件分别为；左、右牵引部、左、右切割部、左、右行走部、电控部、破碎机构；三大系统分别为；电气控制系统、液压传动系统、机械传动系统。

（二）液压支架能模拟液压支架的工作状况，并能实现降柱、移架、升柱、推溜全部等功能。液压支架的操作形式与操作方法与真实设备相同。

（三）刮板运输机仿真设备按实物的比例全部采用金属制作，电动演示。操作形式与操作方法模拟真实设备操作方法。

（四）转载机仿真设备按实物的比例全部采用金属制作。电动演示。操作形式与操作方法与真实设备相同。

（五）可伸缩皮带机仿真设备按实物的比例全部采用金属制作,皮带采用耐用、抗拉橡胶皮带。功能：

1）皮带机模拟运转；

    2）模拟实现皮带跑偏保护演示；

    3）模拟堆煤保护演示

4）模拟轴温保护演示；

    5）模拟烟雾自动安全保护功能

（六）液压泵：

流量20升/分钟，系统压力10kg,金属制作。

（七）控制部分：

液压支架的各功能、皮带机、转载机、刮板运输机均采用电磁阀集中控制。
