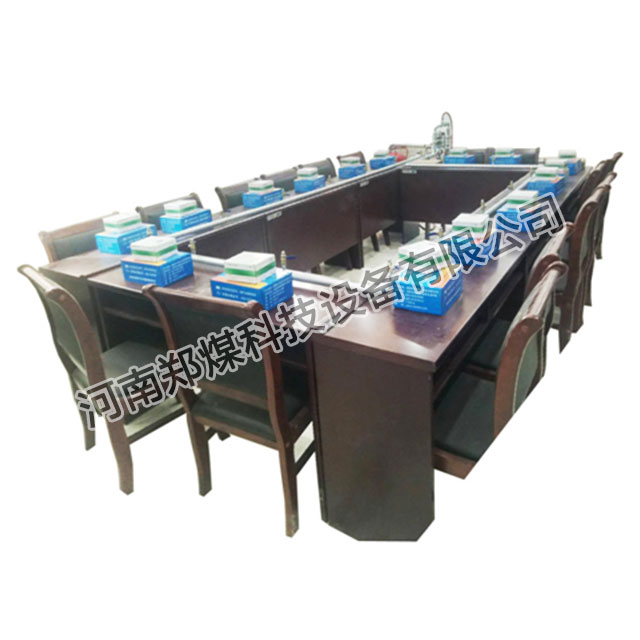

瓦斯检查作业实操考试装置
瓦斯检查作业实操考试装置,提供有安全稳定气源的瓦斯循环系统、先进可靠使用广泛的光学瓦斯监测仪、提供有安全保障的便携式甲烷检测报警仪、提供能实际动手操作的各种气样等内容。
二、作用
为从事煤矿井下瓦斯检查作业的人员,提供培训、实际操作训练和实际操作考试。
三、基本配置
1.瓦斯循环系统:1套
15个考位的统一气样测试平台、水环式瓦斯泵1 台、高(低)浓度瓦斯传感器1套、防静电管路及阀1套、瓦斯排放装置1套、“煤矿瓦斯检查作业实操考核注意事项”图板1块、“严禁烟火”标志1块。
2.光学瓦斯检测仪:16台
3.便携甲烷检测报警仪:16个
4.二氧化碳气瓶(20%):1瓶
4L铝合金钢瓶
5.甲烷气瓶(99.99%、3.8%):各一瓶
6.一氧化碳气瓶:1瓶
纯度≥99.5%
7.气样采样器:16个
8.一氧化碳检定管:10盒
9.温度计:5盒
10.秒表:16块
11.瓦斯检测仗:15个
四、主要技术参数
可实现的功能:
1.能进行光学瓦斯检测仪的安全操作。(煤矿瓦斯检查作业安全技术实际操作考试标准表K1便携式光学甲烷检测仪安全操作)
2.能进行甲烷浓度检测安全操作。(煤矿瓦斯检查作业安全技术实际操作考试标准表K2甲烷浓度检测安全操作)
3.能进行二氧化碳浓度检测安全操作。(煤矿瓦斯检查作业安全技术实际操作考试标准表K2二氧化碳浓度检测安全操作)
4.能进行一氧化碳浓度检测安全操作。(煤矿瓦斯检查作业安全技术实际操作考试标准表K2一氧化碳浓度检测安全操作)
技术指标:
瓦斯循环系统包括15个考位的统一气样测试平台(每考位长宽高900mm ×400mm ×800mm )、每个考位均配有统一规格的气样出口端。出口端能够给所有考试学员提供统一的且不同浓度的考试测试气样。各考位间留有不小于50厘米的间距。配置一套低浓瓦斯传感装置,实时监测管道瓦斯浓度。配置一套瓦斯抽采泵可调节瓦斯浓度。测定气瓶、气样、气路等装置符合国家安全标准要求。
规格:7000mm×5000mm×1100mm
