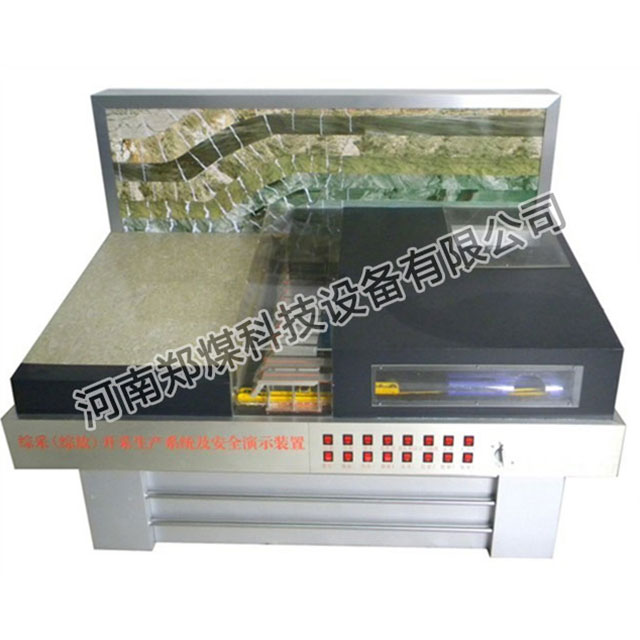

综采(综放)开采生产系统及安全演示装置
采掘安全培训设备:综采(综放)开采生产系统及安全演示装置 添加时间:2020/5/22 11:02:43
该模型直观反映出综采工作面生产工艺、巷道布置、通风系统、综合防尘、隔爆设施、瓦斯抽放、瓦斯监测、运输系统,利用声、光、电、机械传动技术显示工艺流程及顶板岩层的移动及应力分布。直观体现割煤、移架和推溜。通过支架的移动,展现初次放顶、初次来压、周期来压、工作面前后方应力的分布形态,上覆岩层的移动特征及垮落带,裂隙带、沉降弯曲带“三带”分布规律和地表沉降规律。利用声、光、电、机械传动显示工艺流程。
1、主要用途:煤矿各级培训中心及各类煤炭院校。
2、可完成实训内容:
(1)利用声、光、电、机械传动技术显示工艺流程及顶板岩层的移动及应力分布,直观体现割煤、移架和推溜。
(2)通过支架的移动,展现初次放顶、初次来压、周期来压、工作面前后方应力的分布形态,上覆岩层的移动特征及垮落带,裂隙带、沉降弯曲带“三带”分布规律和地表沉降规律。
(3)演示通风系统、运煤系统、注氮系统、易燃区。
(4)演示采煤机移动、支架移动.
3、技术要求及主要参数:
(1)材质:铝塑板、型钢、有机玻璃、发光管、接线板。
(2)用电电压:220V 耗电功率:100W
(3)规格:1600mm×1200mm×1600mm
型号:zsdy-Ⅱ
4、实验装置基本配置清单:实验台一个、说明书一块、操作说明一份。
5、安装、培训要求:现场安装调试,负责培训教师及管理人员。
